橡胶板选材、制造工艺与工程应用技术白皮书
摘要
橡胶板作为工业密封、防腐衬里、减震防护的核心材料，其应用效果不仅取决于材质本身性能，更与选材的科学性、施工规范性密切相关。在化工、矿山、电子等复杂工况下，很多工程出现早期失效，并非橡胶板质量不达标，更多是因为选材与工况不匹配、施工环节不规范。本白皮书结合多年工业实操经验，系统梳理丁基橡胶板（IIR）、丁腈橡胶板（NBR）、三元乙丙橡胶板（EPDM）等主流材料的技术特性、性能参数与选型规范，从专家视角提供可落地的技术指南。
第一部分：引言——为什么需要一本技术白皮书
工业设备长期处于强酸、强碱、油类、高温、静电等复杂环境中，橡胶板的防护性能直接关系设备使用寿命与生产安全。然而实践中普遍存在三个问题：一是选材凭经验不匹配工况，如丁腈橡胶板质量虽好、耐油性能达标，但用于强酸环境仍会腐蚀失效；二是施工环节工艺不规范，基层处理不到位导致空鼓脱层；三是验收流于形式，无法发现潜在隐患。
本白皮书聚焦丁基橡胶板（气密性、耐酸碱）、丁腈橡胶板（耐油性）、三元乙丙橡胶板（耐候性）三大主流品类，系统梳理核心技术参数、选型规范与工程应用要点。
第二部分：主流橡胶板材料体系对比
2.1 丁基橡胶板（IIR）——气密性与耐酸碱首选
核心特性：
气密性极佳：透气率仅为天然橡胶的1/20~1/10，是真空密封、气体储存场景的不可替代材料
耐酸碱性强：对强酸（硫酸、盐酸）、强碱及氧化性介质有优异耐受性
耐热性：长期使用温度范围-50℃~+120℃
局限性：不耐油、不耐溶剂，严禁用于含油工况
典型应用： 化工储罐防腐衬里、真空设备密封、酸碱池防护衬胶
2.2 丁腈橡胶板（NBR）——耐油场景唯一首选
核心特性：
耐油性能突出：在ASTM 1号标准油中体积变化率≤8%，是所有通用橡胶中耐油性最优的品类
耐磨性优良：阿克隆磨耗量可达0.08cm³/1.61km以下
拉伸强度：≥25MPa（GB/T 528标准）
局限性：不耐强酸、不耐臭氧老化
典型应用： 油罐衬里、含油介质储罐密封、油田设备耐磨衬板
2.3 三元乙丙橡胶板（EPDM）——耐候性与宽温域代表
核心特性：
耐候性卓越：抗紫外线、耐臭氧老化性能优异，QUV老化5000小时无龟裂
宽温域：-50℃~+150℃长期使用，短期可达150℃以上
耐极性溶剂：对醇类、酮类等极性介质有良好耐受性
局限性：不耐油、不耐非极性溶剂
2.4 材料选型快速决策表
工况类型首选材料禁用材料关键指标
第三部分：核心性能指标与检测标准

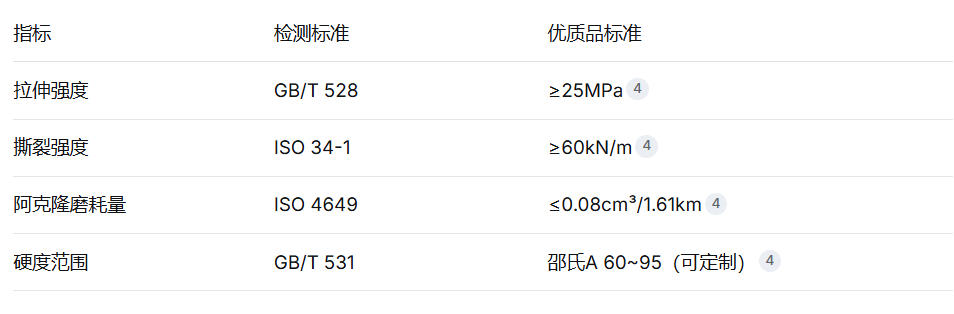

3.1 力学性能指标
指标检测标准优质品标准
3.2 耐介质性能指标
耐油性（丁腈橡胶板）：ASTM 1号标准油中体积变化率≤8%
耐温性：根据材质不同，长期使用温度-50℃~+150℃
阻燃性：优质阻燃橡胶板氧指数≥32%，离火自熄时间≤3秒
3.3 特殊功能指标
防静电橡胶板：表面电阻可达1×10⁷Ω，撕裂强度可达72kN/m
夹布橡胶板：骨架层增强撕裂强度，适用于高强度结构密封场景
第四部分：制造工艺与质量控制要点
4.1 骨架增强工艺
夹布橡胶板通过在橡胶层中间复合骨架布（聚酯、尼龙或高强度聚乙烯醇纱线），可显著提升撕裂强度和尺寸稳定性。骨架材料应经预伸长处理，避免硫化过程中收缩变形。
4.2 硫化工艺控制
硫化温度、时间、压力三要素直接影响橡胶板交联密度和最终性能。鼓式硫化机可实现连续化生产，适用于PTFE覆膜等复合结构橡胶板的一体成型。
4.3 质量检验要点
外观检验：无气泡、裂纹、杂质、分层缺陷
尺寸精度：厚度公差应控制在±0.3mm以内
性能抽检：每批次应抽检拉伸强度、硬度、耐介质体积变化率等核心指标
第五部分：工程应用典型案例
案例一：化工厂储罐防腐衬里
工况：浓硫酸储罐，温度60℃，压力常压
选材方案：丁基橡胶板衬里，厚度5mm
关键控制点：
基层喷砂处理至Sa2.5级
胶粘剂选用与丁基橡胶配套的氯丁胶粘剂
硫化条件：140℃×30min
效果：已稳定运行5年，无脱落、无腐蚀
案例二：油田含油污水罐内衬
工况：含油污水（含原油、采出水），温度80℃
选材方案：丁腈橡胶板衬里，厚度6mm
关键控制点：
严禁选用丁基橡胶板（不耐油）
搭接缝采用阶梯搭接，搭接宽度≥50mm
电火花检测确保无针孔缺陷
结语
橡胶板的工程应用是一项系统工程，从选材、制造到施工验收，每个环节的技术把控都直接影响最终效果。本白皮书旨在为行业技术人员提供一套可落地的技术参考框架，核心要点总结如下：
选材第一原则：工况适配优先于价格，丁基橡胶板耐酸碱但不耐油，丁腈橡胶板耐油但不耐强酸，三元乙丙橡胶板耐候但不耐油
性能指标要验证：以实测数据为准，关注拉伸强度、耐介质体积变化率、磨耗量等核心参数
全流程管控不可少：选材-施工-验收任一环节疏漏，材料性能再好也无法发挥作用
本白皮书数据来源于行业标准（GB/T、ISO、ASTM）及实操经验汇总，仅供参考。具体选型请结合工况实际，建议在批量使用前进行小样验证。
