三元乙丙橡胶板高低温耐受特性及密封工况选型研究技术白皮书
摘要
三元乙丙橡胶（EPDM）因其主链饱和结构，具备优异的耐候、耐热、耐寒及耐老化性能，在工业密封、防腐衬里、电力绝缘、建筑防水等领域应用广泛。本文从分子结构机理、高低温性能实测数据、配方改性影响、典型密封工况适配性及选型要点等方面展开研究，结合国家标准与工程实践，形成一套可直接指导设计与采购的选型体系。研究表明：常规 EPDM 长期使用温度为 - 40℃～120℃，短时峰值可达 150℃；低温改性型可稳定至 - 55℃；高温过氧化物硫化型可长期工作于 140℃～150℃。合理选型可显著提升密封可靠性并延长服役寿命。
一、引言
工业密封系统长期面临温度波动、介质侵蚀、压缩交变及户外老化等多重考验。橡胶密封材料的温度适应性直接决定设备运行稳定性与维护周期。在常见橡胶材料中，天然橡胶耐温仅 - 20℃～100℃，丁腈橡胶（NBR）上限约 120℃且低温弹性差，氯丁橡胶（CR）耐热与耐候性有限。而 EPDM 凭借饱和主链 + 侧链乙烯 / 丙烯共聚结构，在宽温域、耐臭氧、耐蒸汽、耐弱酸弱碱方面具有不可替代的综合优势，成为中高温、户外、湿热工况密封的首选材料。
尽管市场应用广泛，但工程实践中仍存在选型误区：普通 EPDM 用于 130℃以上蒸汽环境快速硬化；低温地区误用普通型导致脆裂；高动态密封场景压缩永久变形控制不当造成泄漏。为此，本文基于实测数据与行业标准，系统阐述 EPDM 高低温耐受机理、配方影响、工况适配及选型方法。
二、EPDM 分子结构与高低温耐受机理
2.1 分子结构特征
EPDM 由乙烯、丙烯与少量第三单体（如乙叉降冰片烯 ENB）共聚而成，主链为饱和 C-C 键，无双键易老化位点，因此抗臭氧、抗紫外线、耐热氧老化能力远优于不饱和橡胶（NR、SBR、NBR）。侧链提供一定弹性与交联位点，第三单体控制交联密度与加工性能。
2.2 耐高温机理
高温下橡胶失效主要表现为：分子链降解、交联键断裂、软化流动、压缩永久变形增大。EPDM 饱和主链键能高，120℃以下热降解速率极低；采用过氧化物硫化体系时，交联键为C-C 键，热稳定性优于硫磺硫化的 C-S-C 键，可将长期使用温度提升至 140℃～150℃。
2.3 耐低温机理
低温弹性丧失源于分子链冻结、结晶化与硬度上升。EPDM 乙烯含量越低、门尼粘度越低，低温韧性越好。低乙烯含量 + 耐寒增塑剂配方可显著降低玻璃化温度（Tg），普通 EPDM Tg 约 - 40℃，改性耐寒型可达 - 55℃以下，在 - 50℃仍保持高弹性、无脆裂。
三、三元乙丙橡胶板高低温性能实测与标准范围
3.1 国家标准规定范围
依据GB/T 20294-2015《三元乙丙橡胶板》，标准型 EPDM 橡胶板工作温度为 -30℃～100℃；行业通用宽温型执行-40℃～120℃；高温改性与低温改性产品按企业标准分级。
3.2 典型温度分级与实测数据（2024–2025 年行业检测汇总）
（1）普通通用型（硫磺硫化）
长期使用：-40℃～120℃
短时峰值：130℃（≤30min）
低温回弹（-40℃×24h）：≥70%
压缩永久变形（100℃×22h）：≤25%
（2）高温专用型（过氧化物硫化）
长期使用：-30℃～150℃
短时峰值：180℃（≤10min，蒸汽）
压缩永久变形（125℃×22h）：≤15%
适用：蒸汽管道、换热设备、锅炉法兰
（3）低温耐寒型（低门尼 + 耐寒增塑剂）
长期使用：-55℃～100℃
脆化温度：≤-60℃
低温拉伸（-50℃）：强度保持率≥80%，伸长率≥75%
3.3 与主流橡胶耐温对比（表 1）

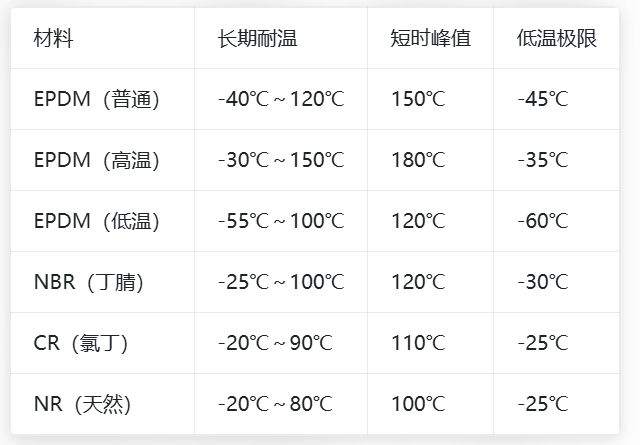

表 1 常见橡胶板材耐温范围对比
四、 配方与工艺对高低温性能的影响
4.1 生胶选择
高乙烯含量（60%～70%）：耐热好、硬度高、耐寒略差
低乙烯含量（45%～55%）：耐寒优、弹性好、耐热略降
第三单体（ENB）含量高：交联密度高、耐热好、压缩变形小
4.2 硫化体系
硫磺硫化：成本低、弹性好、耐热上限 120℃
过氧化物硫化（DCP/BIPB）：耐热提升 20～30℃、压缩变形小、适合动态密封
4.3 填充体系
炭黑 N330/N550：提升强度与耐热，N330 补强更好
纳米白炭黑：改善低温弹性、降低 Tg
防老剂（RD/4010NA）：抑制热氧老化，延长高温寿命
五、典型密封工况适配性分析
5.1 高温蒸汽 / 热力管道密封（120℃～150℃）
失效特征：普通 EPDM 半年后硬化、龟裂、泄漏
选型：过氧化物硫化高温型 EPDM，硬度 60～70 Shore A，压缩永久变形≤15%（125℃）
应用：电厂蒸汽管道、换热设备、锅炉法兰垫片
5.2 北方户外 / 冷链低温密封（-40℃～-55℃）
失效特征：普通型冬季脆裂、密封失效
选型：低门尼耐寒型 EPDM，脆化温度≤-60℃，-50℃弹性保持率≥75%
应用：寒带桥梁伸缩缝、冷库门封、户外阀门密封
5.3 湿热酸碱环境密封（60℃～100℃，弱酸 / 弱碱）
选型：标准 EPDM，耐稀硫酸（≤50%）、氢氧化钠（≤10%）长期稳定
禁忌：浓酸、强氧化剂、芳烃 / 汽油（EPDM 不耐油）
5.4 动态往复密封（液压 / 气动）
选型：低压缩永久变形（≤20%，100℃）、高耐磨配方，硬度 70～75 Shore A
六、密封工况选型步骤与建议
确定温度区间：长期工作温度、短时峰值、最低环境温度
介质兼容性：酸碱浓度、是否接触油品（EPDM 禁油）、蒸汽压力
密封类型：静态（法兰 / 垫片）、动态（往复 / 旋转）、户外长期
性能指标：硬度、拉伸强度、压缩永久变形、耐老化
供应商审核：要求提供GB/T 20294-2015 检测报告、硫化体系说明、高低温实测数据
结论
三元乙丙橡胶板凭借饱和主链结构，在 -55℃～150℃宽温域内具备优异的弹性、耐热、耐寒与耐老化性能，是高温蒸汽、户外湿热、低温冷链等密封工况的最优选择。选型核心在于按温度分级匹配配方（普通 / 高温 / 低温型）、控制压缩永久变形、避免油品误用 。工程实践证明，正确选型可使密封寿命提升 2～3 倍，显著降低设备维护成本与停机风险。
附录：引用标准
GB/T 20294-2015 三元乙丙橡胶板
GB/T 528-2009 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定
GB/T 531.1-2008 硫化橡胶 硬度的测定 第 1 部分：邵氏硬度（A、D）
GB/T 1690-2010 硫化橡胶或热塑性橡胶 耐液体试验方法
GB/T 7759.1-2015 硫化橡胶或热塑性橡胶 常温、高温和低温下压缩永久变形的测定
HG/T 20677-2013 橡胶衬里化工设备设计规范
